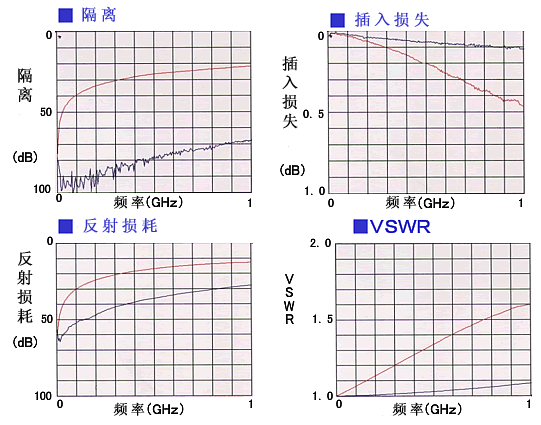

高頻繼電器與一般用繼電器的特性比較？

隔離有時又被稱為串擾，相當于一般繼電器的絕緣電阻。
在高頻設備中當觸點打開時，觸點之間會發生信號遺漏。
將信號的遺漏程度稱為隔離，用輸入電力Pin和泄漏電力、即輸出電力Pout的比來表示dB(分貝)。
根據以下公式所求出的隔離值，值越大，遺漏越少，表明特性良好。
頻率增大，遺漏越多，隔離值越小。

通常，隔離是指同極之間，但是觸點構成為2c型的情況下，異極之間的隔離也是一大重要特性。 例） ： 10dB=1/10的遺漏(10%的信號遺漏) 20dB=1/102的遺漏(1%的信號遺漏) 30dB=1/103的遺漏(0.1%的信號遺漏) 60dB=1/106的遺漏(0.0001%的信號遺漏)

稱為插入損失，相當于一般繼電器的接觸電阻。
高頻回路中，觸點閉合時，觸點之間會發生信號損失。
將信號的損失程度稱為插入損失，用輸入電力Pin和輸出電力Pout的比來表示dB(分貝)。
根據以下公式所求出的插入損失值，值越小，損失越少，表明特性良好。
頻率增大時，損失變大，插入損失值變大。

例） ： 0.1dB=約 2%的信號損失 0.2dB=約 5%的信號損失 1.0dB=約20%的信號損失

在高頻回路中，信號不一定都是流向一個方向的?如存在阻抗(詳情見下文) 的不整合(錯誤匹配)，信號會在該地點發生反射。
用自來水管來比喻阻抗的不整合，就很容易理解了。
自來水管的粗細(阻抗)如在中途發生變化，則水流(信號)就無法順暢流動。
在高頻回路中，阻抗的整合是一大要點。
在一般繼電器的特性中，不存在相當于反射的特性。

將信號的反射程度稱為反射損耗，用觸點ON時的輸入電力Pin和反射電力Pref的比來表示dB。
根據以下公式所求出的反射損耗值，值越大，反射越少，表明特性良好。
頻率增大時，反射變大，反射損耗值變小。
另外，反射變大時，由于無法正確地傳達信號，因此插入損失值也當然會變大。

例） ： 10dB=1/10的反射(10%的信號反射) 20dB=1/102的反射(1%的信號反射) 30dB=1/103的反射(0.1%的信號反射) 60dB=1/106的反射(0.0001%的信號反射)

VSWR是表示反射程度的另一個特性。
VSWR值越接近1，反射就越少，表明特性良好?
VSWR是Voltage Standing Wave Ratio的簡稱，又稱為電壓駐波比。
頻率增大時，反射變大，VSWR值也會變大。
另外，VSWR與反射損耗的關系如以下公式所示。

簡而言之，可以認為阻抗就是電阻，但是在高頻回路中，需要考慮到回路上排列有許多較小的電阻Zn。
如果回路上所排列的該Zn的值均是相同的，那么阻抗保持整合，不會發生反射，但是數值不同的情況下，會發生反射，導致無法正確地傳達信號。
但是，在高頻回路中，對于整個回路的阻抗，不能單純地像電阻一樣進行加法計算。
因此，如在75Ω的高頻回路中使用特性阻抗為50Ω的繼電器，則反射會增大。
阻抗取決于所使用的機器，作為代表性阻抗，有50Ω系和75Ω。

繼電器的情況下，以目前的技術，要完全整合為50Ω系、75Ω系是非常困難的，但是需要通過繼電器來了解是接近于50Ω還是接近于75Ω。
