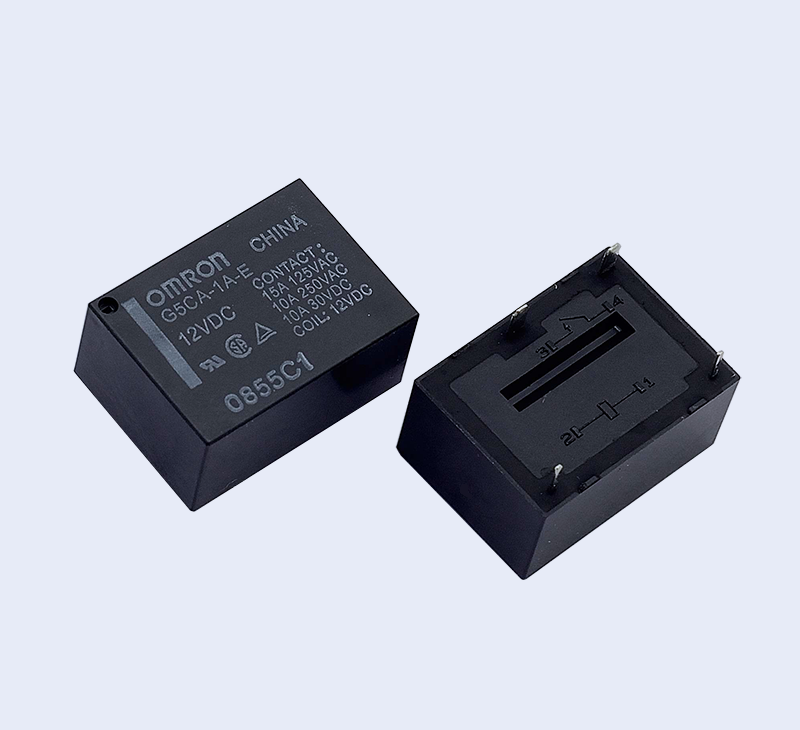

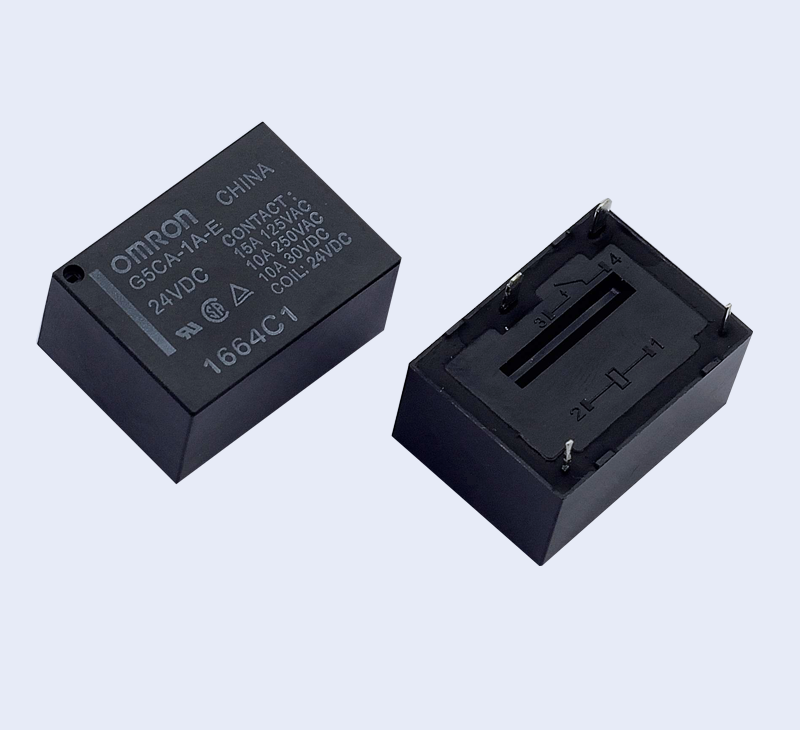

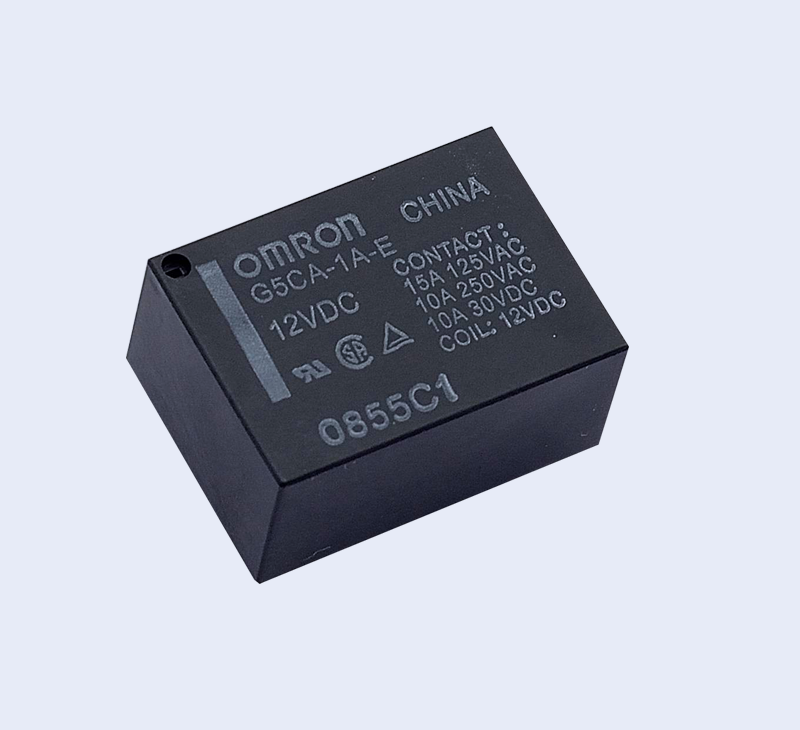

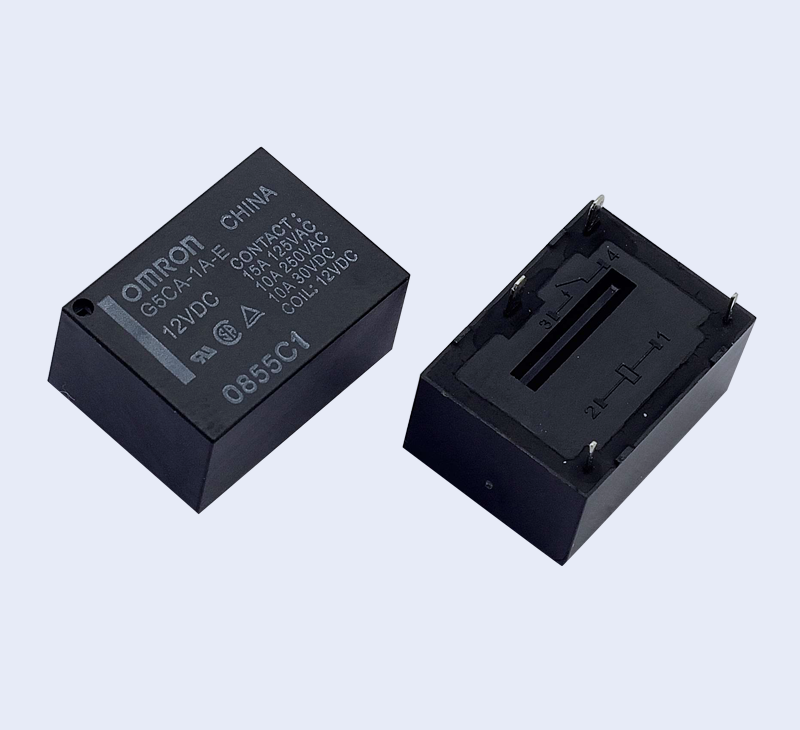

G5CA 功率繼電器
10A·15A負載開閉的扁平型功率繼電器
? 適用于家電設備的加熱器開閉、工業設備的輸出
? 實現高11mm、寬22mm、長16mm的小型化
? 備有消耗電力150mW的高靈敏度系列
? 取得UL、CSA規格
? 備有塑料密封型
? 備有Tab端子型（負載連接端子#187）
|
分類
|
|
保護構造
|
接點構成
|
|
標準型
|
高靈敏度型
|
|
型號
|
線圈額定電壓(V)
|
最小包 裝單位
|
型號
|
線圈額定電壓
|
最小包 裝單位
|
|
耐助焊劑型
|
1a
|
G5CA-1A
|
DC 5
|
20個/桿裝
|
G5CA-1A-H
|
DC 5
|
20個/桿裝
|
|
DC12
|
DC12
|
|
DC24
|
DC24
|
|
塑料密封型
|
G5CA-1A4
|
DC 5
|
G5CA-1A4-H
|
DC 5
|
|
DC12
|
DC12
|
|
DC24
|
DC24
|
注1. 訂購時，請注明線圈額定電壓（V）。
例：G5CA-1A DC5
2. 有關其他的線圈電壓規格請另行查詢。
3. 不生產高容量的塑料密封型產品。
4. 不生產標準型、高靈敏度型的接線端子型產品。
|
|
項目
|
|
種類
|
額定電壓（V）
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
標準型、
高容量型、
接線片端子
|
DC
|
5
|
40
|
125
|
75％
以下
|
10％以上
|
150%
高容量型、接線
(片端子型130%?)
（at23℃）
|
約200
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
高靈敏度型
|
DC
|
5
|
30
|
167
|
80％
以下
|
10％以上
|
150%
（at23℃）
|
約150
|
|
12
|
12.5
|
960
|
|
24
|
6.25
|
3,840
|
|
注1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
|
|
2.動作特性指的是線圈溫度為+23℃時的值。
|
|
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
開關部（接點部）
|
|
|
標準形
|
高靈敏度型
|
高容量型、接線片端子型
|
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
電阻負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
|
接觸結構
|
單
|
|
接點材質
|
Ag合金（無Cd材料）
|
|
額定負載
|
AC250V?10A
DC30V?10A
|
AC250V?3A
DC?30V?3A
|
AC250V?10A
DC?30V?10A
|
AC250V?3A
DC?30V?3A
|
AC110V?15A
DC?30V?10A
|
AC110V?5A
DC?30V?3A
|
|
額定通電電流
|
10A
|
10A
|
15A
|
|
接點電壓的最大值
|
AC250V、DC125V
|
|
接點電流的最大值
|
10A
|
10A
|
15A
|
|
開關容量的最大值（參考值）
|
2,500VA?300W
|
750VA?90W
|
2,500VA?300W
|
750VA?90W
|
2,500VA?300W
|
750VA?90W
|
|
接觸電阻?＊1
|
30mΩ以下（接線片端子型100mΩ以下）
|
|
動作時間?＊2
|
10ms以下（15ms以下）
|
|
復位時間
|
10ms以下
|
|
絕緣電阻?＊3
|
1,000MΩ以上
|
|
耐壓
|
線圈和接點之間
|
AC?2,500V?50/60Hz?1min
|
|
同極接點之間
|
AC?1,000V?50/60Hz?1min
|
|
耐沖擊電壓
|
4,500V?1.2×50μs
|
|
振動
|
耐久
|
10～55～10Hz?片振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10～55～10Hz?片振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
200m/s2
|
|
壽命
|
機械
|
2,000萬次以上（開關頻率18,000次/h)
|
|
電氣
|
阻性負載
·標準型
AC250V?10A?30萬次以上
(塑料密封型、高靈敏度型10萬次以上)
·高容量型、接線片端子型
AC110V?15A?10萬次以上
·所有型號共通
DC30V?10A?10萬次以上
感性負載
所有型號?10萬次以上?（額定負載）
[開關頻率1,200次/h（所有型號共通）]
|
故障率?P水準
（參考值?＊4）
|
DC5V?100mA
|
|
使用環境溫度
|
-25～+70℃（無結冰、無凝露）
|
|
使用環境濕度
|
5～85％RH
|
|
重量
|
約8g（接線片端子型?約9.6g）
|
|
注.上述為初始值。
|
|
1.測量條件：根據DC5V?1A電壓下降法
|
|
2.測量條件：動作時間（?）內數值是高靈敏度型。
|
|
3.測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
|
|
4.此值為開關頻率在120次/min時的值。
|
|
注:
|
?除非另有規定，否則所有尺寸均采用毫米作為單位。
|
G5CA-1A(4)
G5CA-1A(4)-H
G5CA-1A-E(-HA)
|
端子配置/內部連接圖
(BOTTOM VIEW)
|
?印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差為±0.1mm
|
