| 項目 |
符號
|
額定值
|
單位 | |
|---|---|---|---|---|
| 發光側 | 正向電流 | IF | 25 *1 | mA |
| 脈沖正向電流 | IFP | 100 *2 | mA | |
| 反向電壓 | VR | 5 | V | |
| 受光側 | 集電極·發射極之間電壓 | VCEO | 12 | V |
| 發射極·集電極之間電壓 | VECO | 5 | V | |
| 集電極電流 | IC | 20 | mA | |
| 集電極損耗 | PC | 75 *1 | mW | |
| 動作溫度 | Topr | -30 ～ +85 *1 | oC | |
| 儲存溫度 | Tstg | -40 ～ +90 *1 | oC | |
| 回流焊接溫度 | Tsol | 255 *3 | oC | |
| 項目 |
符號
|
特性值
|
單位
|
條件
|
|||
|---|---|---|---|---|---|---|---|
| MIN. | TYP. | MAX. | |||||
| 發光側 | 正向電壓 | VF | --- | 1.1 | 1.3 | V | IF?= 5mA |
| 反向電流 | IR | --- | --- | 10 | μA | VR?= 5V | |
| 峰值發光波長 | λP | --- | 940 | --- | nm | IF?= 20mA | |
| 受光側 | 光電流 | IL1 | 150 | --- | 1500 | μA |
IF?= 5mA, VCE?= 5V |
| IL2 | 150 | --- | 1500 | μA | |||
| 暗電流 | ID | --- | 10 | 100 | nA |
VCE?= 10V, 0 |
|
| 集電極·發射極之間飽和電壓 | VCE?(sat) | --- | 0.1 | 0.4 | V |
IF?= 20mA, IL?= 50μA |
|
| 峰值分光靈敏度波長 | λP | --- | 900 | --- | nm | VCE?= 5V | |
| 上升時間 | tr | --- | 19 | --- | μs |
VCC?= 5V, RL?= 100Ω, IL?= 500μA |
|
| 下降時間 | tf | --- | 26 | --- | μs |
VCC?= 5V, RL?= 100Ω, IL?= 500μA |
|

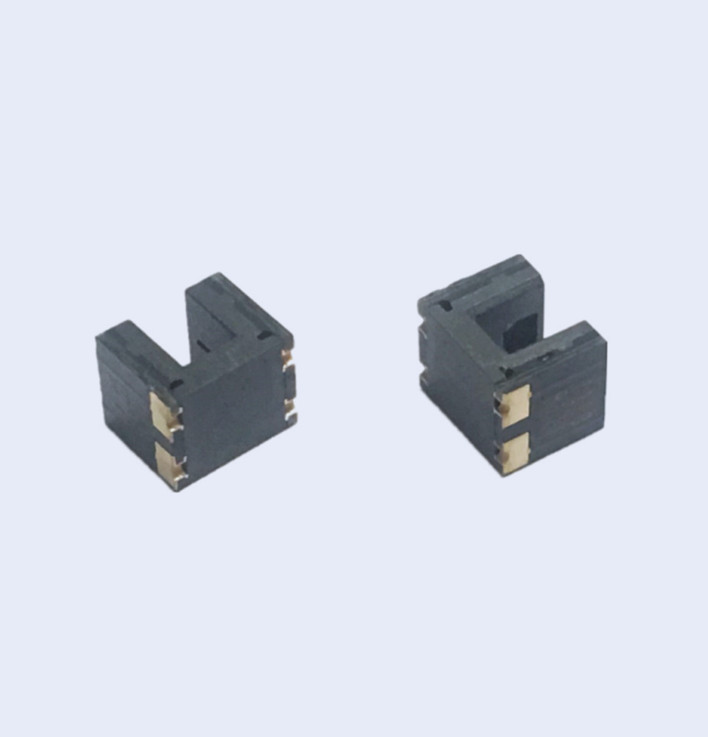

| 連接方式 | 重量 (g) | 材質 |
|---|---|---|
| 外殼 | ||
| 表面封裝型 | 0.1 | PPS |
| 注：除非另有說明，否則所有單位均為毫米。 |
|
| 發光側 | 受光側 |
|---|---|
| 1.4×1.4 |
1×0.3 2ch |
| 端子記號 | 名稱 |
|---|---|
| (1) | 陽極端子 |
| (2) (3) | 陰極端子 |
| (4) (5) | 發射極 |
| (6) | 集電極 |
