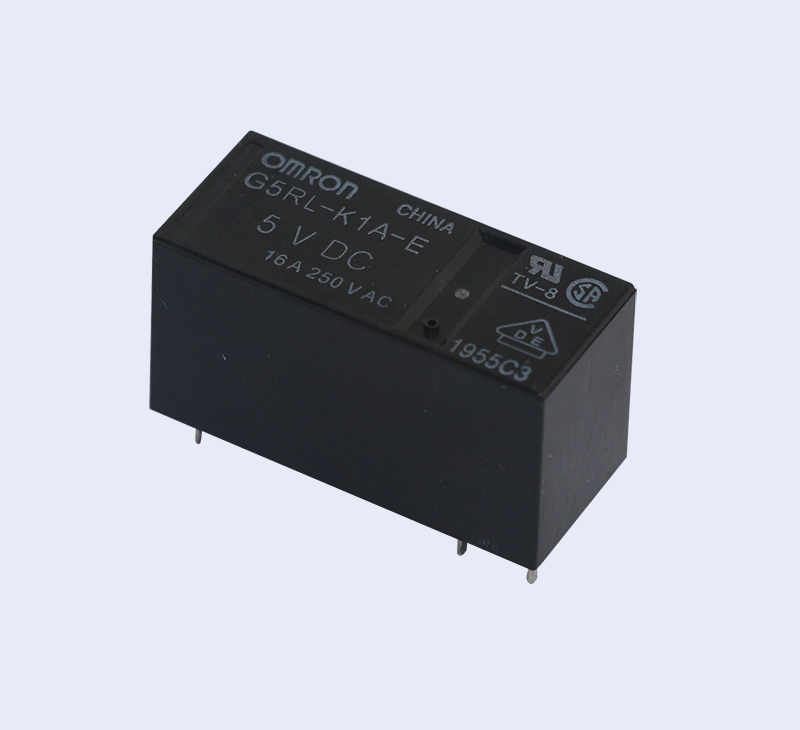

G5RL-U/-K功率繼電器

G5RL-U/-K 小型低背,實現16A開關的閉鎖型功率繼電器

G5RL-U/-K 功率繼電器

小型低背,實現16A開關的閉鎖型繼電器

線圈與接點間的絕緣沿面距離8mm。

耐沖擊電壓高達10kV,高絕緣。

最高環境溫度可達85℃。

適用于TV-8額定規格。


種類
分類 接點結構 保護構造 1線圈閉鎖型 2線圈閉鎖型 最小包裝單位
型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
高容量型 1a 耐助焊劑型 G5RL-U1A-E DC3V DC5V DC6V DC12V DC24V G5RL-K1A-E DC5V DC12V DC24V 100個/托盤
1c G5RL-U1-E G5RL-K1-E
注.訂購時,請注明線圈額定電壓(V)。
例:G5RL-U1A-E DC5
此外,交付時的包裝標記及標注的電壓規格為□□VDC。

■?額定值
操作線圈
1線圈閉鎖型
額定電壓(V) 項目 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW)
DC 3 200 15 ?70%以下 ?70%以下 130% 約600
5 120 41.7
6 100 60
12 50 240
24 25 960
2線圈閉鎖型
額定電壓(V) 項目 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW)
動作線圈 復位線圈 動作線圈 復位線圈
DC 5 150 33.3 70%以下 70%以下 130%以下 約750
12 62.5 192
24 35 686 約840
注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值,±10%。
注2.?動作特性為線圈溫度+23℃時的值。
注3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
■?性能
項目 功能 1線圈閉鎖型、2線圈閉鎖型
接點結構 1a,1c
接觸電阻 100mΩ以下
動作時間 10ms以下
復位時間 10ms以下
最小脈沖寬度 30ms
最大脈沖寬度 ? 1min
絕緣電阻 1,000MΩ以上
耐壓 線圈與接點間 AC6,000V?50/60Hz?1min
同極接點間 AC1,000V?50/60Hz?1min
耐沖擊電壓 線圈與接點間 10kV?(1.2?×?50μs)
絕緣距離 線圈與接點間 空間:6.4mm、沿面:8mm
振動 耐久 10~55~10Hz?單振幅0.75mm(雙振幅1.5mm)
誤動作 動作?????????????????????????????:10~55~10Hz??單振幅0.75mm(雙振幅1.5mm)
復位(1a接點除外):10~55~10Hz?單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1,000m/s2
誤動作 動作:150m/s2
復位(1a接點除外):50m/s2
壽命 機械 500萬次以上(開關頻率12,000次/小時)
? 電氣 5萬次以上(開關頻率1,800次/小時)
使用環境溫度 -40~+85℃(無結冰、無凝露)
使用環境濕度 5~85%RH
重量 約10g
注:上述為初始值
*1.測量條件:根據電壓下降法,在DC5V?1A的條件下
*2.測量條件:在環境溫度23℃、施加額定線圈操作電壓的條件下。負載比:請在10%以下使用。
*3.測量條件:用DC500V絕緣電阻計測量與耐壓項目中相同的部位。
*3.在最小脈沖寬度30ms的條件下開關。
(單位: mm)
G5RL-U1A-E
形G5LE:外形1
印刷基板加工尺寸(BOTTOM VIEW)

端子配置/內部接線圖
(BOTTOM VIEW)


注. 請注意線圈極性。
注 方向標記如下所示:


G5RL-U1-E

印刷基板加工尺寸(BOTTOM VIEW)

端子配置/內部接線圖
(BOTTOM VIEW)


注. 請注意線圈極性。
注 方向標記如下所示:


G5RL-K1A-E

印刷基板加工尺寸(BOTTOM VIEW)

端子配置/內部接線圖
(BOTTOM VIEW)


注. 請注意線圈極性。
注 方向標記如下所示:


G5RL-K1-E

印刷基板加工尺寸(BOTTOM VIEW)

端子配置/內部接線圖
(BOTTOM VIEW)


注. 請注意線圈極性。
注 方向標記如下所示:

注意事項
